消防應急照明和疏散指示系統控制方式的選擇

按照GB 51309-2018第3.1.1條的規定，消防應急照明和疏散指示系統的控制方式分為集中控制型系統和非集中控制型系統：①集中控制型系統，是指系統設置應急照明控制器，由應急照明控制器集中控制并顯示應急照明集中電源或應急照明配電箱及其配接的消防應急燈具工作狀態的消防應急照明和疏散指示系統。②非集中控制型系統，是指系統未設置應急照明控制器，由應急照明集中電源或應急照明配電箱分別控制其配接消防應急燈具工作狀態的消防應急照明和疏散指示系統。

在進行消防應急照明和疏散指示系統設計選型時首先要考慮是否設置火災自動報警系統，其次要考慮建筑物的使用性質、規模及系統的日常管理維護難易程度等因素，并應符合GB 51309-2018第3.1.2條的規定。筆者建議設置火災自動報警系統的場所都采用集中控制型系統，未設置火災自動報警系統的場所可選擇非集中控制型系統。

非集中控制型系統的手動控制及存在問題

對于集中控制型系統， 標準GB 51309-2018和國標圖集19D702-7都有明確的規定以及具體做法圖示，而且有符合 相關標準的成熟產品，目前已經竣工投入運行的工程案例也很多，集中控制型系統大家都非常熟悉，在此就不再贅述。下面著重分析未設置火災自動報警系統的場所其非集中控制型消防應急照明和疏散指示系統在火災確認后的控制。

>>>> 非集中控制型系統在火災狀態下的手動控制

按照GB 51309-2018的規定，只要是設置火災自動報警系統的場所其消防應急照明和疏散指示系統在火災確認后都應由山西火災報警控制器的火災報警輸出信號作為系統自動啟動的觸發信號，直接控制消防應急照明和疏散指示系統進入工作狀態；但是對于未設置火災自動報警系統的場所，因?yàn)闆]有火災報警輸出信號，所以消防應急照明和疏散指示系統就沒辦法實現自動控制啟動系統，只能在火災確認后采用手動控制的方式控制消防應急照明和疏散指示系統應急啟動。對于未設置區域火災報警系統的場所其非集中控制型消防應急照明和疏散指示系統在火災確認后的手動控制要求和內容在GB 51309-2018第3.7.4條有詳細規定，在此不再贅述。下面分析未設置區域火災報警系統場所的非集中控制型系統在火災確認后如何實現手動控制及存在的問題。

>>>> 存在的問題

很多工程因?yàn)闆]有設置火災自動報警系統，所以才選擇非集中控制型消防應急照明和疏散指示系統。在火災確認后如何手動控制系統的應急啟動？在哪里手動控制？由誰來手動控制？什么時候能夠手動控制？這些問題在GB 51309-2018和19D702-7里面都沒有具體的做法，這可能是編制組的一個遺漏吧。未設置區域火災報警系統的非集中控制型系統在火災確認后如何手動控制系統的應急啟動存在如下問題：

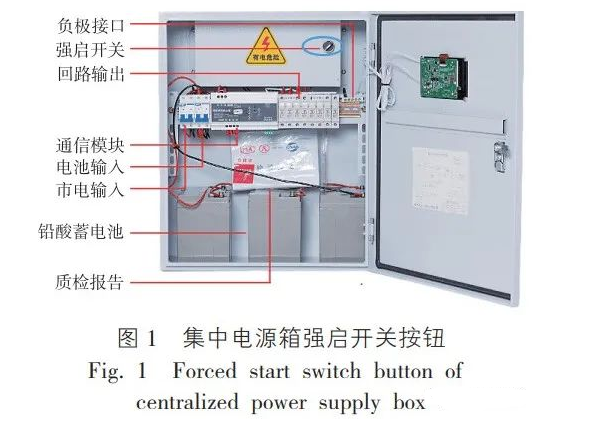

　　a.在哪里手動控制？ GB 51309-2018沒有明確規定要在哪里手動控制，筆者查閱了多家廠家的集中電源產品，個別產品沒有手動應急按鈕，絕大多數產品在箱子里面有一個“強啟開關”，按下這個開關就可以手動啟動應急照明系統（見圖1）。按照GB 51309-2018第3.3.7條、第3.3.8條的規定，集中電源、應急照明配電箱宜設置在低壓配電室、配電間、電氣豎井內。而手動控制按鈕“強啟開關”是在集中電源箱內，那么火災發生的初期階段，就需要有人拿著鑰匙打開上述場所把各個集中電源箱內的“強啟開關”按下，這種做法存在危險，因?yàn)橛锌赡軟]辦法及時發現火情，等看到濃煙滾滾發現火災后再跑上去開門按下按鈕，此時存在很大的危險。如果采用斷電的方法來實現應急啟動，因?yàn)榕潆娤湟彩茄b在配電間、電氣豎井等，采用斷電的方案同樣存在前面所述的問題。

b.由誰手動控制？ 對于集中控制型系統，其應急照明控制器安裝在消防控制室，消防控制室的值班人員是經過培訓并具備崗位操作技能的人員，這些值班人員對消防應急照明及疏散指示系統的操作、運行維護等是熟悉的；但是對于非集中控制型系統，由于沒有應急照明控制器，分布集中電源是分散安裝的，如果采用斷開220 V電源或者采用按下集中電源箱上的手動應急按鈕來啟動應急照明系統，那么這些操作也需要具備一定專業知識，至少是經過培訓的人員才懂得操作，普通人員可能不會操作。所以這就存在一個問題，確認火災后由誰來手動控制系統的應急啟動，這些人員平時是否需要在哪里待命？

c.什么時候能夠手動控制？ GB 51309-2018第3.7.3條、第3.7.4條規定火災確認后應能手動控制非集中控制型系統的應急啟動，但由于沒有設置火災自動報警系統，火災發生時沒辦法自動報警確認，火災確認只能靠人工，火災初期往往不易被發現，等到被發現的時候可能已經出現明火和濃煙，這個時候再來手動啟動應急照明系統是否為時過晚？即使是白天上班時間能及時發現火情，然后報告給相關人員來手動啟動應急照明系統，等相關人員跑到各個地方去開門操作應急照明系統，這個過程需要一定時間，因此很難實現火災確認后立即手動啟動應急照明系統進入工作。而消防應急照明和疏散指示系統是在火災發生時為人員疏散、消防滅火救援、火災時仍需工作的場所提供備用照明、提供正確的疏散導引信息，從而有效保障建筑物人員的安全、快速、有序疏散以及消防滅火救援。其中一個重要功能是在火災初期階段為建筑物內人員提供必要的照度和安全、正確、快速、有序的疏散指引，引導人員疏散到地面安全的地方，降低人員傷亡，減少火災損失。這里強調的是火災初期階段，因此就存在這樣問題，非集中控制型系統在火災確認后，什么時候能夠立即手動控制系統的應急啟動？

非集中控制型系統的手動控制應急啟動系統方案

>>>> 采用小型應急照明控制器的方案

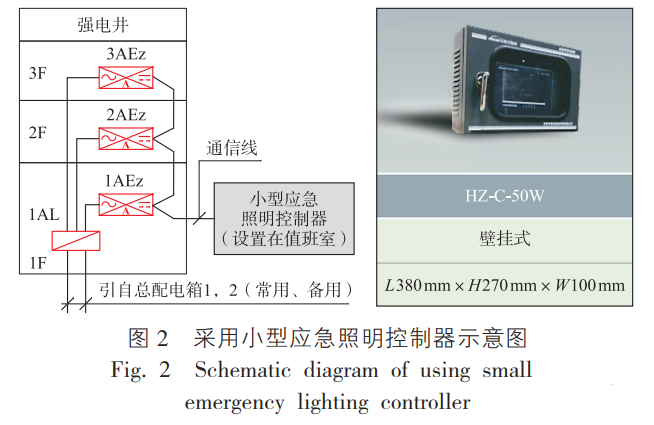

標準GB 51309-2019第3.1.2條規定未設置火災自動報警系統的場所可選擇非集中控制型系統，但沒有規定必須選擇非集中控制型系統?？梢圆捎眯⌒蛻?yīng)急照明控制器來實現遠程手動控制應急啟動消防應急照明和疏散指示系統，類似于集中控制型系統；但是因?yàn)闆]有火災自動報警系統，所以沒有火災報警輸出信號作為系統自動控制的觸發信號，只能在小型應急照明控制器上采用手動控制；另外，因?yàn)闆]有消防控制室，所以這個小型應急照明控制器宜設置在值班室，一旦確認火災后，由經過培訓的值班人員手動控制啟動消防應急照明和疏散指示系統。這個方案的優點是手動控制簡單易操作，穩定可靠，小型應急照明控制器功能強大；特別是手動控制啟動系統后能夠?qū)崟r(shí)監測和顯示集中電源的工作狀態以及消防應急燈的工作狀態等；這能確保消防應急照明和疏散指示系統火災時能夠可靠工作。下面介紹的采用應急啟動按鈕方案或者采用斷電啟動的方案都沒辦法實現實時監測和顯示，至于應急照明控制器的強大功能各廠家產品說明書都有詳細描述，在此就不贅述。圖2是采用小型應急照明控制器方案示意圖。

這里說明一下為什么強調小型應急照明控制器，主要是考慮沒有設置區域火災自動報警系統的建筑物，一般工程規模小，集中電源、消防應急照明燈、疏散指示燈等不會很多，選用一臺小型應急照明控制器就足夠，這樣對造價的影響也很小，圖2的小型應急照明控制器HZ-C-50 W，壁掛式尺寸L380 mm×H270 mm×W100 mm，設備不大、造價不高。

對于那種有些樓棟設置火災自動報警系統，有些樓棟不需要設置火災自動報警系統的建筑物群小區，建議沒有設置區域火災自動報警系統的那幾棟樓也采用此方案。

>>>> 采用應急啟動按鈕的方案

目前市場上絕大多數廠家生產的集中電源箱內有一個“強啟開關”，如圖1藍色圓圈處的地方就是手動強啟開關，按下這個開關就可以啟動消防應急照明和疏散指示系統；但是個別廠家的集中電源箱目前沒有這個強啟開關，沒辦法實現手動應急啟動系統，因此采用應急啟動按鈕的方案要注意標注產品具備強啟開關。

>>>> 采用斷電應急啟動的方案

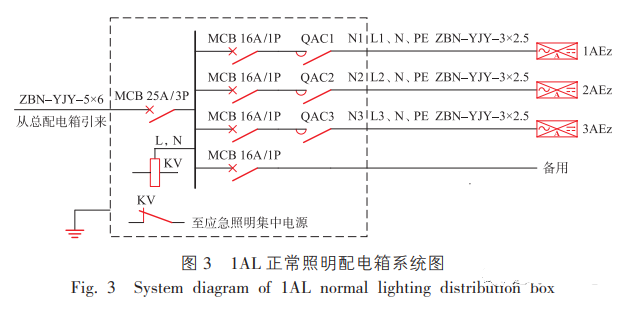

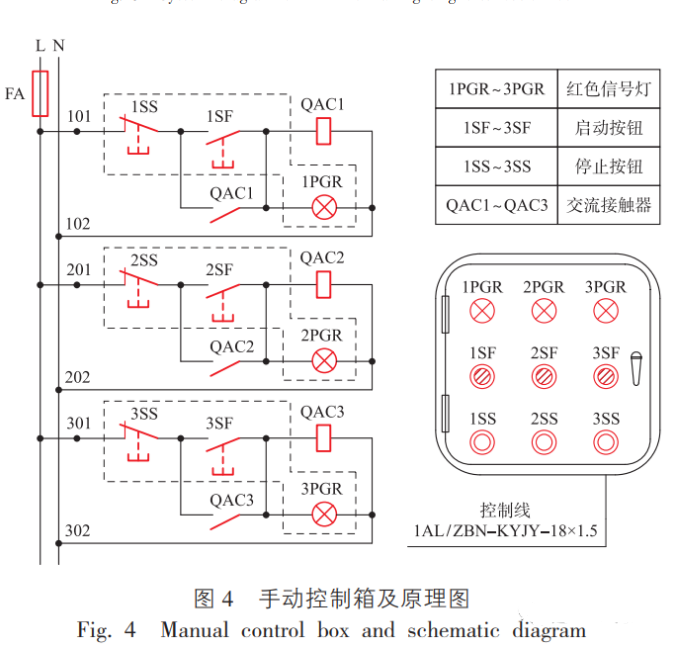

按照GB 51309-2018的規定，消防應急照明系統的220 V主電源斷電后，集中電源或應急照明配電箱會連鎖控制其連接的照明燈轉入應急點亮模式。GB 51309-2018第3.3.8條、3.7.4條規定非集中控制型系統中，集中設置的集中電源應由正常照明線路供電，分散設置的集中電源應由所在防火分區、同一防火分區的樓層、隧道區間、地鐵站臺和站廳的正常照明配電箱供電；當確認火災后，集中電源或應急照明配電箱應切斷主電源輸出，應急照明系統轉入蓄電池電源輸出，因此可以采用手動斷開220 V主電源來實現火災確認后手動控制應急照明系統的啟動。采用非集中控制型系統的工程一般都是小建筑物，每棟樓的集中電源不會很多，因此可以采用接觸器斷開各個樓層配電箱供給集中電源的220 V回路，如果集中電源箱的220 V電源是從本棟樓的照明總配電箱供電，那么就在總配電箱采用接觸器斷開相應的回路就可以，圖3為一層設置1AL照明配電箱專門供給集中電源，圖4為手動控制箱及原理圖，通過圖4手動控制箱上的按鈕可以斷開220 V電源，從而實現手動控制消防應急照明和疏散指示系統的應急啟動。

當然如果在1AL電源進線開關后面設置一個接觸器，然后斷開這個接觸器也同樣可以實現手動控制系統的應急啟動。圖3僅表示接觸器斷開220 V電源的示意圖，如果集中電源是由所在防火分區樓層正常照明配電箱供電，那么接觸器就設置在樓層正常照明配電箱供給集中電源的那個回路。另外，控制箱應設在本棟樓的值班室或者附近的值班室，如果本棟樓沒有值班室，控制箱宜設置在一層的出入口或電氣間等易于操作的場所，控制按鈕箱上應做標志避免誤按。

需要說明的是GB 51348-2019《民用建筑電氣設計標準》第13.4.6條規定不得利用切斷消防電源的方式直接強啟疏散照明燈，其條文解釋是指需要斷電才能點亮的雙頭燈；非集中控制型系統的集中電源的220 V供電電源接的是非消防電源，而且火災確認后，集中電源或應急照明配電箱轉入蓄電池供電的時候其220 V主電源應斷開，筆者認為非集中控制型系統的集中電源采用斷電來啟動消防應急照明和疏散指示系統的方案應不屬于此條規定的范疇。

另外，也許有人認為當火災把配電箱燒到斷電的時候，消防應急照明和疏散指示系統就會點亮，因此不需要設置手動控制，但是沒有手動控制不符合GB 51309-2018第3.7.3條、第3.7.4條的規定，更不符合消防應急照明系統和疏散指示系統設置的初衷。

以上3種方案各有優缺點，筆者推薦 種方案，也就是采用小型應急照明控制器的方案，這種方案類似于集中控制型系統，更能滿足未設置火災自動報警系統的場所其消防應急照明和疏散指示系統的控制要求。
