海灣山西電氣火災監控系統的監測精度、運行穩定性、使用壽命不僅取決于設備本身的產品性能,更依賴規范標準的施工安裝工藝。該系統屬于精密消防監測系統,對布線方式、設備安裝位置、接線工藝、接地防護、抗干擾措施有著嚴格的技術要求。實際工程施工中,不規范的安裝操作是導致系統誤報、漏報、設備故障、監測數據失真、驗收不通過的主要原因。本文結合海灣官方施工技術規范與海量工程落地經驗,系統梳理系統施工安裝全流程規范、關鍵工藝要點、常見施工問題及針對性解決方案,為工程施工、驗收整改、項目維保提供專業技術指導。

系統施工前期準備是保障施工質量的基礎,主要包含圖紙會審、設備核驗、現場勘查、技術交底四項核心工作。施工前需結合建筑電氣施工圖、消防設計圖紙,核對監測點位、設備型號、布線走向,確保施工方案與設計規范、消防標準一致;嚴格核驗進場設備的型號、參數、合格證、檢測報告,杜絕不合格、過期、型號不符的設備進場;實地勘查施工現場,排查布線障礙物、電磁干擾源、安裝空間不足等問題,提前優化施工方案;對施工人員開展專項技術交底,明確海灣系統專屬施工工藝、接線標準、安全規范,統一施工標準,避免人為施工失誤。
布線施工是系統施工的核心環節,直接影響系統通信穩定性與監測精度。海灣
山西電氣火災監控系統采用專用二總線通信方式,布線需遵循獨立敷設、屏蔽防護、規范間距的原則。二總線信號線必須單獨穿管敷設,嚴禁與強電線路、動力線路同管敷設,避免強電電磁干擾導致數據失真、設備誤報;信號線選用阻燃屏蔽雙絞線,提升抗干擾能力,布線過程中避免線路拖拽、擠壓、破損,保證線路完好;線路敷設間距嚴格遵循規范,與380V強電線路間距不小于30cm,交叉敷設時采用垂直交叉方式,減少電磁耦合干擾;布線全程做到橫平豎直、固定牢固,預留合理接線余量,避免線路緊繃、松動,同時做好線路標識,區分通信線、電源線,便于后期運維檢修。
前端設備安裝工藝直接決定監測數據的精準度,不同類型設備安裝規范各有側重。剩余電流互感器安裝需嚴格區分進出線方向,母線必須從互感器中心穿過,不得偏心、貼邊安裝,避免磁通采集偏差;閉口式互感器需在斷電狀態下安裝,開口式互感器安裝時需完全閉合、卡扣牢固,無縫隙偏移;互感器安裝位置遠離電機、變頻器等強電磁設備,減少干擾影響。組合式電氣火災監控探測器采用標準導軌安裝,固定于配電箱空閑位置,安裝平整、接線牢固,無松動虛接,設備標識清晰,便于查看設備狀態。測溫式探測器傳感器必須貼合設備發熱核心點位,優先安裝在接線端子、電纜接頭、母線排等易發熱位置,傳感器固定牢固,避免懸空、偏移,保證溫度采集精準。

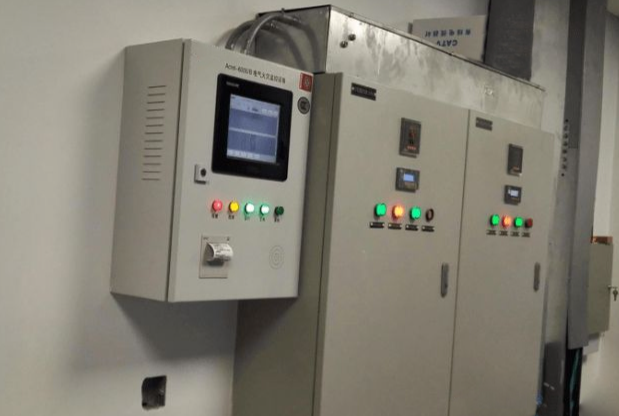

監控主機與終端設備安裝需遵循標準化機房施工規范。GST-DH9000、DH1000H監控主機安裝于消防控制室內,機柜固定牢固、水平垂直偏差符合標準,主機接地可靠,接地電阻≤4Ω,有效規避靜電、雷擊干擾;主機接線規整,端子壓接牢固,無虛接、錯接,線路分類綁扎、標識清晰;設備通電前嚴格檢查線路絕緣性、通斷性,杜絕短路、斷路問題,避免通電燒毀設備。圖形顯示系統與主機同步調試,確保點位地圖與實際監測位置一一對應,實現精準可視化定位。
系統調試階段是排查施工隱患、保障系統功能的關鍵環節。施工完成后需開展全系統分步調試:
步單機調試,逐一測試每臺探測器、互感器的通電狀態、數據采集功能、故障自檢功能,確保單設備運行正常;第二步組網調試,測試總線通信穩定性,排查設備離線、通信異常問題,確保所有設備正常聯網;第三步功能調試,模擬漏電、超溫、線路故障等場景,測試系統報警、聯動、故障上報功能,校準報警閾值,確保報警精準、無延遲、無誤報;第四步整體聯調,聯動消防報警、視頻監控等系統,驗證多系統協同工作效果。
針對工程施工中高頻出現的故障問題,總結標準化解決方案。一是系統頻繁誤報,主要誘因是電磁干擾、閾值設置過低、互感器安裝偏移,解決方案為優化布線間距、開啟設備屏蔽功能、重新校準安裝位置、合理調整報警閾值;二是設備離線、通信異常,多為線路虛接、總線短路、設備編碼沖突,解決方案為全面排查線路、重新壓接端子、重新編碼匹配設備;三是溫度數據偏差過大,主要是傳感器安裝位置不當、環境干擾,解決方案為調整傳感器安裝點位、做好環境密封防護、開啟溫度補償功能;四是主機無法聯動外接設備,多為接線錯誤、聯動參數未設置,解決方案為核對接線規范、重新配置聯動參數。
嚴格遵循以上施工安裝規范與問題解決方案,可有效規避施工質量隱患,保障海灣
山西電氣火災監控系統精準、穩定、高效運行,順利通過消防驗收,充分發揮電氣安全預警防護作用。
