火災自動報警系統總線回路絕緣電阻檢測

火災自動報警系統大多采用總線制架構，山西火災報警控制器、消防聯動控制器等控制類設備與現場部件之間采用總線連接，系統線路的絕緣性能直接影響系統設備運行的穩定性和可靠性,因此規范要求，火災自動報警系統的導線敷設結束后，應用500V兆歐表測量每個回路導線對地的絕緣電阻，且絕緣電阻值不應小于20MΩ。

一、系統線路絕緣電阻測量注意事項：

1、測量前先將兆歐表進行一次開路和短路試驗，檢查兆歐表是否正常。

2、搖測時，將兆歐表置于水平位置，搖把轉動時其端鈕間不許短路。

3、禁止在雷電天氣或在鄰近有帶高壓導體的設備處使用兆歐表測量。

二、測試要求∶

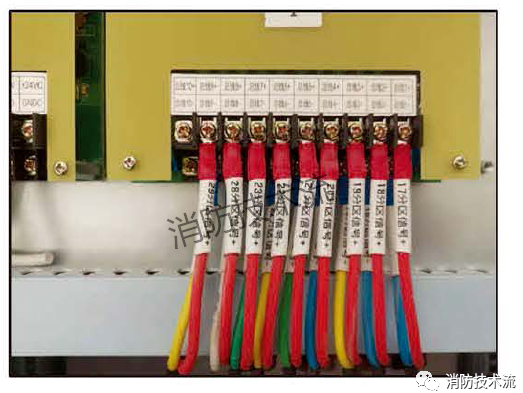

1、將總線線路拆離山西火災報警控制器，使用萬用表檢測線路是否有短路、接地等現象。

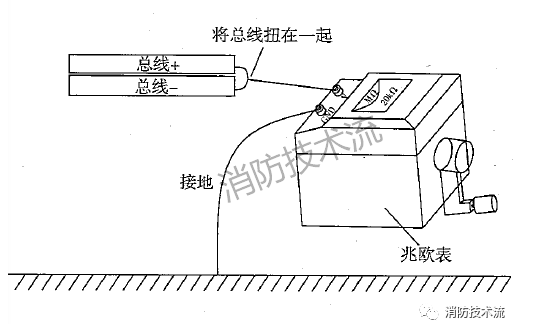

2、在確保線路正常的情況下，把總線正負兩根線扭在一起接在兆歐表的"V"端子上，在兆歐表的兆歐表"CND"端子上接一根線，線的另一端接在大地上。

3、播動手柄，應由慢漸快，均勻加速到120r/min，觀察表盤指針測量的數值。

4、回路導線對地的絕緣電阻值不應小于20MΩ。
