一、KZK-100直接控制卡概述：
各類接口卡系列KZK-100多線制控制卡是專為消防控制系統中的重要設備：消防泵、排煙機、送風機等實施可靠控制而設計的。本控制卡為模具化全塑結構，可與JB-QB-GST500、JB-QG/QT-GST5000、JB-QG/QT-GST9000山西火災報警控制器（聯動型）配合使用，且可據實際工程需要靈活配置控制點數，組成專用多線制控制盤。
KZK-100型多線制控制卡設有手動輸出控制和自動聯動功能，在手動狀態下，可利用控制卡上的按鍵完成對現場設備的手動控制；若需實施自動控制，必須將控制卡接入山西火災報警控制器信號總線，并由控制器按現場編制的邏輯聯動公式指揮控制卡對外控設備進行自動聯動控制。
控制盤輸出端具有短路、斷路檢測功能，并有相應的聲音指示及燈光指示，符合GB16806的要求。
二、KZK-100直接控制卡主要技術指標：
?。?）控制卡容量：每塊控制卡有2路輸出
?。?）線制：本控制卡與被控設備連接時，為了保證所連接線路可受到檢查并防止交流信號干擾損壞控制卡，必須用GST-LD-8302C模塊作轉換控制接口。由控制卡到GST-LD-8302C模塊間采用二線制（C+、C-），同名端子對應連接
?。?）輸出：本控制卡有2個輸出點，輸出DC24V，1A
?。?）更大 接線長度≤1000m
（5）使用環境：
溫度：0℃～+40℃
相對濕度≤95%，不凝露
（6）工作電壓：DC24V
?。?）使用電壓范圍：DC20V～DC28V
（8）功耗＜0.5W
三、KZK-100直接控制卡結構特征、安裝與布線:

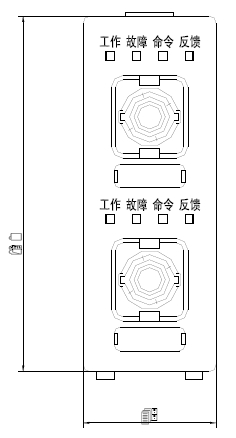

KZK-100型多線制控制卡的外形示意圖如圖1所示：
圖1 KZK-100型多線制控制卡的外形示意圖
KZK-100多線制控制卡面板設有2路控制功能，每一路有4只燈、1只鍵，含義分別如下：
（1）工作燈：綠色，正常上電后，該燈亮。
?。?）故障燈：黃色，該路外控線路發生短路、斷路和輸出信號極性接反故障時，該燈亮。
?。?）命令燈：紅色，控制盤向外發出命令信號時該燈點亮，如果10s內未收到反饋信號，該燈閃爍。
?。?）反饋燈：紅色，當控制盤接收到反饋信號時，該燈點亮。
?。?）按鍵：此鍵按下，向被控設備發出啟動或停動的命令。
KZK-100多線制控制卡外接端子示意圖如圖2所示：
圖2 KZK-100多線制控制卡外接端子示意圖
其中：
C1+、C1-：多線制控制卡
路輸出端子
C2+、C2-：多線制控制卡第二路輸出端子
布線要求：控制卡對外控制點接線應采用阻燃BV銅芯導線，導線截面積≥1.0mm2。
